东华分析阻抗数据拟合过程——数据导入篇

浏览量:


电化学阻抗谱(EIS)是一种以小振幅的正弦波电位为扰动信号的电化学测量方法。EIS技术研究电化学体系的基本方法是构建一个等效电路( EC),使该电路的阻纳频谱与电化学体系的EIS相同,从而来分析相应的电化学过程。

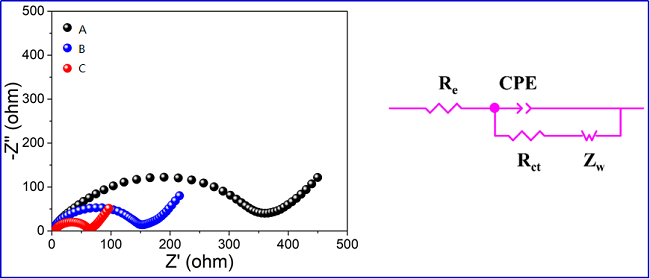

图1 电化学阻抗谱的Nyquist图及其等效电路

本文主要介绍东华分析阻抗数据拟合过程。
一、软件简介
东华分析阻抗数据拟合过程使用的软件为Zview,它是由美国的“Scribner Associates Inc.”公司开发的一款小巧而又强大的EIS拟合软件。



图2 Zview软件


软件功能及特点

(1)强大的等效电路建模;

(2)常见电路即使拟合;

(3)数据处理与绘图;

(4)批量处理数据;

(5)分析和拟合数据;

(6)兼容Windows7/8/10。

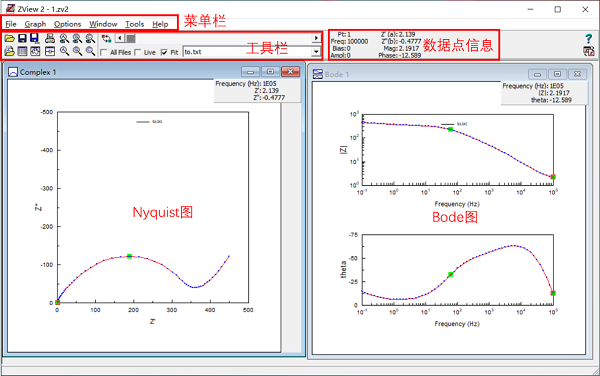

图3 软件界面



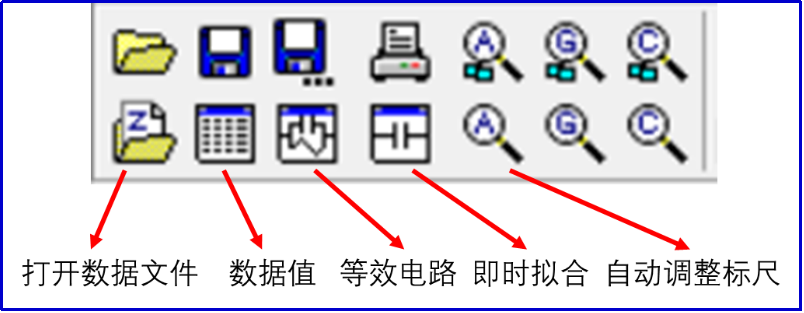

图4 工具栏主要功能按钮

二、导入数据
(1)在东华分析DHElecChem软件中,将EIS的数据导出为文本文档-Zview;

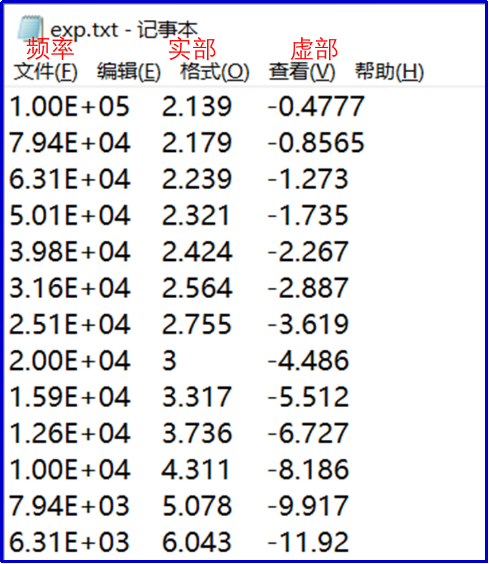

图5 txt数据文件

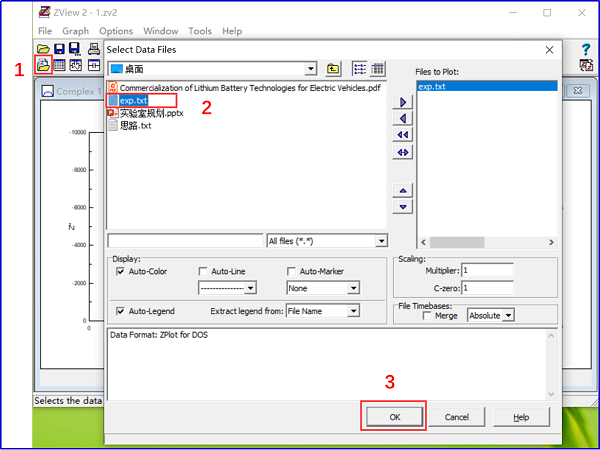

(2)打开软件,点击工具栏上的“打开文件”按钮,在弹出的对话框中双击要打开的文件“exp.txt”,然后单击右下角的“OK”即可,结果如图6所示。



图6 打开文件



图7 调整标尺以便于查看


(3)可以发现,Nyquist图中谱图很小,此时点击工具栏中的自动标尺按钮(图7中的上方红框),软件就会自动调整标尺,以适应数据的大小。调整后的结果见图8。除此之外,左键框选想要查看的数据区域也可进行放大。



图8 调整标尺后的结果
