DH7007交流阻抗测试系统介绍
发布时间:
2021-08-20
技术优势
- 隔离技术
电源隔离、采集通道隔离,确保施加交流电流不会分流去电子负载,以及采集通道的高输入阻抗,减小电芯阻抗测量的影响
- 测试性能强
在电池堆较为稳定的大电流放电状态下精确测量每片电芯的阻抗
- 高精度阻抗测试
采用最精确的单正弦技术,FFT计算,确保阻抗测试精确稳定,阻抗精度±2‰
系统组成及指标

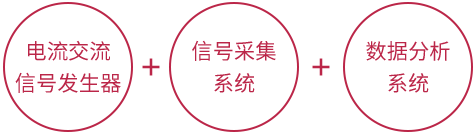

一、组成部分:
- 电流交流信号发生器:信号发生器负责提供交流电流激励信号,激励信号包括固定频率交流电流信号和扫描频率交流电流信号;
- 数据信号采集系统:电压采集通道采集燃料电池堆电芯两端的电压;
- 数据分析处理系统:将采集到的交变电压与电流,实时计算,得出每片电芯的阻抗。
二、主要技术指标:
通道数 | (15个电压通道+1个电流通道)/台,支持无限多通道扩展 |
施加最大交流电流 | ±20Ap(可选配±50Ap) |
阻抗测量频率范围 | 0.001Hz~10kHz |
连续采样速率 | 256kHz |
最小可精确测量 | 10μΩ |
阻抗测量精度 | ≤±2‰ |
最大隔离电压 | 1000V |
应用于燃料电池时测试结果展示

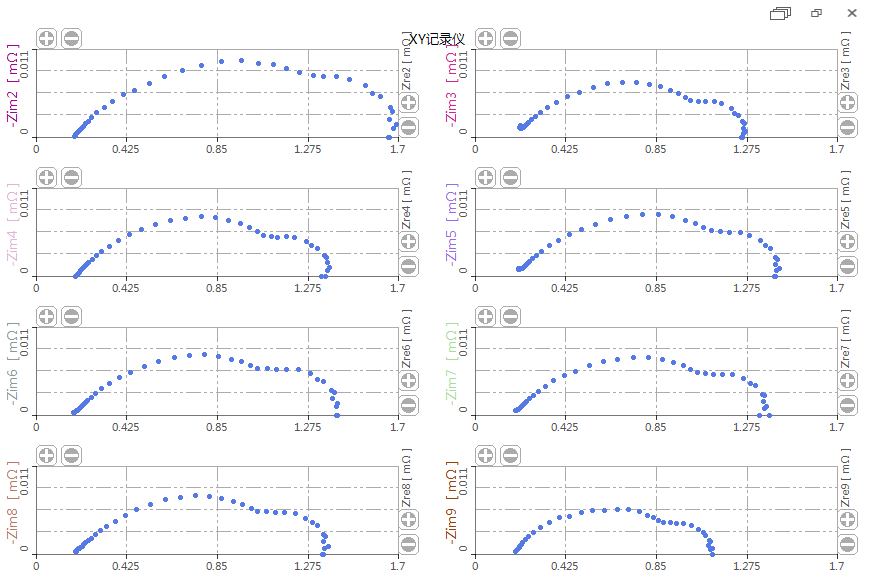

燃料电池堆50 A放电,80%阴极湿度,2.5A电流交流激励信号测试电芯阻抗,频率测试范围5 kHz-1 Hz;

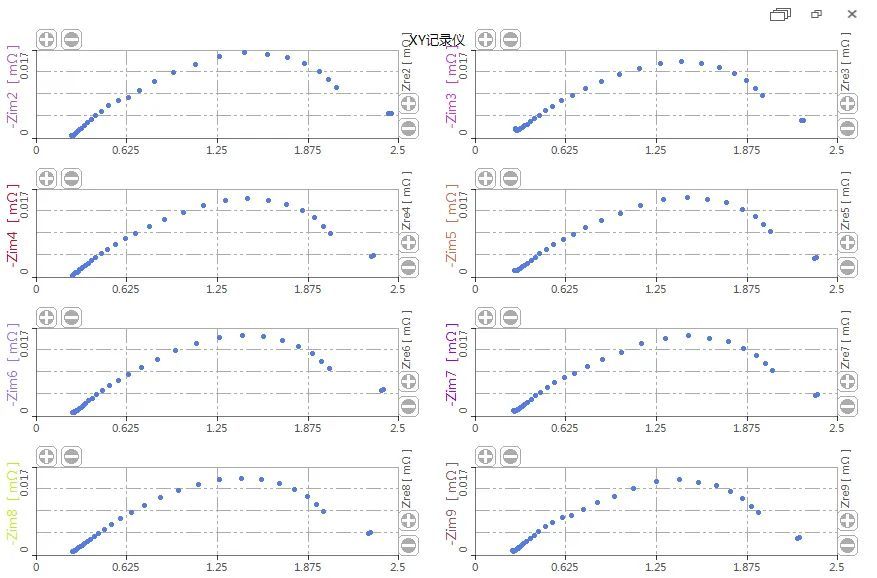

燃料电池堆200 A放电,80%阴极湿度,5A电流交流激励信号测试电芯阻抗,频率测试范围5 kHz-0.1 Hz;
燃料电池堆200 A放电,40%阴极湿度,5 A电流交流激励信号测试电芯阻抗,频率测试范围5 kHz-0.1 Hz。
