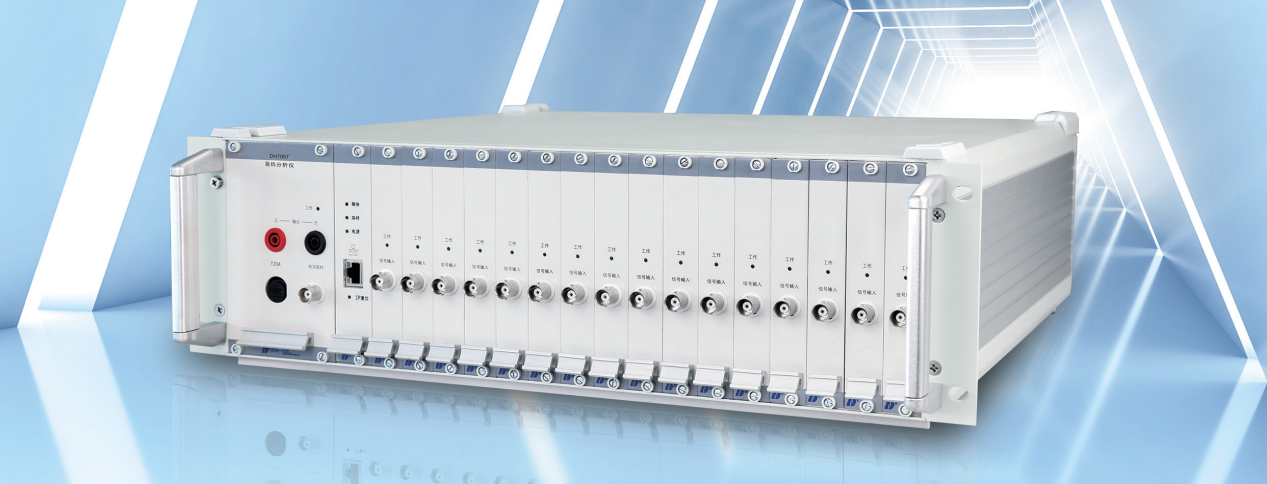

DH7007交流阻抗测试系统---助力新能源的研究和应用

发布时间：

2023-06-09

最近这几年，新能源行业快速发展，电解槽以及储能电池模组健康状态和电芯一致性的测试和评价也越来越重要。DH7007交流阻抗测试系统作为一种强大而有效的工具能够快速进行定频或扫频交流阻抗测试，通过建立每种类型的单体电芯的SOC和老化程度与交流阻抗图谱对应关系，结合等效电路分析拟合等方法，评估整个模组的健康状态。

技术参数

通道/台	1个电流采集通道+15个单片电压通道（可选）+1个总堆电压通道（可选），支持无限多通道扩展
施加最大交流电流	±20 A p（可选配±50 A p）
采集单片通道最大电压	5V
采集单片通道电压量程	5mV、50mV、500mV、5000mV
采集总堆通道最大电压	30V （可选配60V）
阻抗测量频率范围	10 KHz-0.001 Hz
最小可精确测量	10 μΩ
阻抗测量精度	≤ ±2‰ （100mΩ）
最大隔离电压	1000 V

标配测试方法
开路电位、扫频电流交流阻抗、定频电流交流阻抗、循环实验、时间延迟
产品特点
1、既可测静态，也可测充放电状态下每片电芯/总堆的阻抗
2、多通道同时测量，确保被测模组内各电芯处于同一状态，并节约测试时间
3、高精度阻抗测试: 采用单正弦技术，FFT计算，确保阻抗测试精确
4、隔离技术：电源隔离、采集通道隔离
5、测试方法多样，可设置循环实验

测量原理
DH7007信号源（电流功放）给单片电池或者电池堆施加交流电流激励信号，电流采集通道实时采集施加的电流值和相位：i（t）=I×sin（2πf+φ1），其中I为交流电流幅值，f为施加交流电流信号发生频率，φ1为交流电流相位。
电压采集通道分别测量单片电或电池堆上响应的交流电压，各个通道分别将采集的交流电压与交流电流做FFT计算，得到电池交流阻抗u（t）=Usin（2πf+φ2），其中U为交流电压幅值，φ2为交流电压相位。数据分析处理系统将各个通道采集到交流电压与交流电流做实时计算，得到电池的阻抗模值|Z|。
利用阻抗模值与相位角(交流电压与交流电流的相位差θ=φ2-φ1)，实时计算电池阻抗实部Zre和虚部Zim。
Zre=|Z|cosθ，Zim=|Z|sinθ

DH7007测量原理示意图

应用范围
燃料电池堆电芯、锂电池堆电芯、电解槽小室多通道同步交流阻抗测试，评价电堆内电池的一致性以及筛选梯次利用动力电池
技术优势
1、常规版本为1+15个测量通道，通道数可根据客户需求扩展；
2、DH7007的软件有二次开发接口，可与不同品牌测试台配套使用，应用范围广，友好度高；
3、电流信号源为±20A电流功放，适用于测量锂电池堆不同SOC下的交流阻抗；
4、DH7007所有通道同时测量，保证了被测模组内的电芯处在同一状态，从而更为精确地比较电芯间的差异，此外也缩短了交流阻抗的测量时间；
5、可以测量单节电芯的交流阻抗。

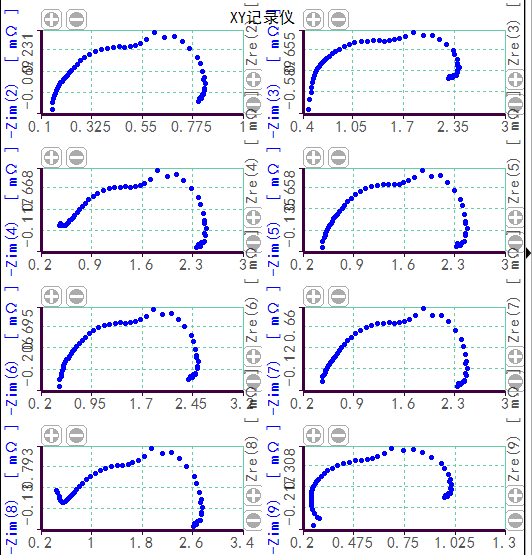

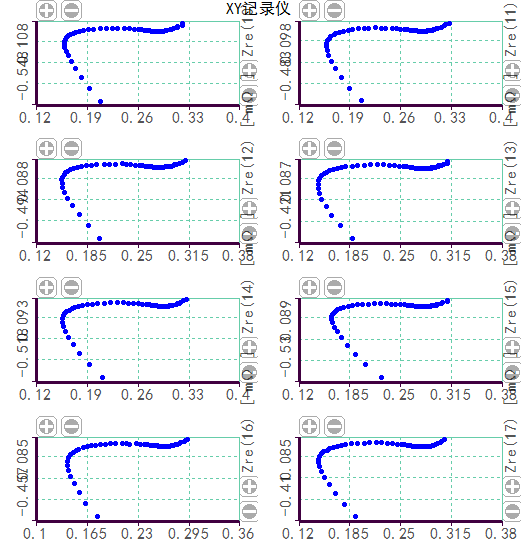

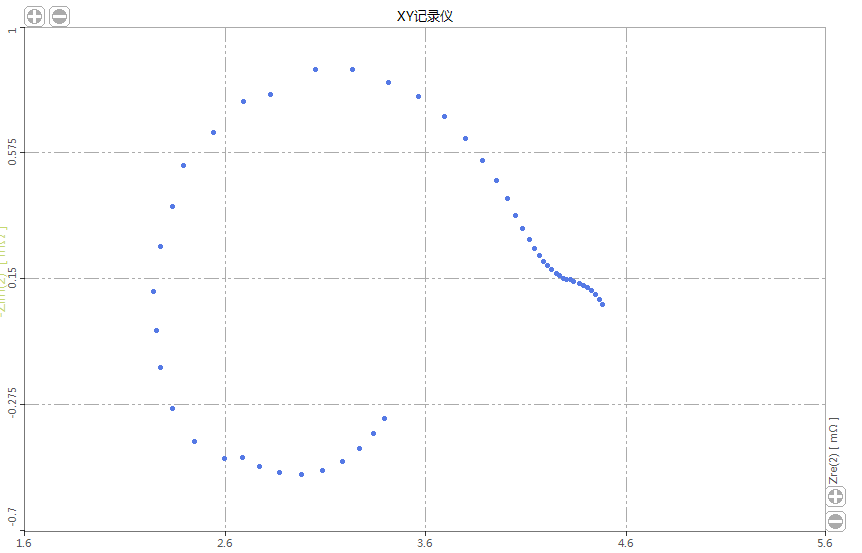

单片/总堆同时测量的优势
电芯组装成模组或电池包时可能会因焊接、组装工艺等原因产生接触电阻及界面阻抗，则无法通过测量单片电芯阻抗的简单相加来计算总堆的阻抗。大量的模组或电池包需要进行交流阻抗测试时，DH7007能够同时采集每个单片与电池模组总堆的信号进行快速分析，当总堆性能出现问题时，同步测量的单片阻抗数据又能用来定位和分析某个单芯对总堆的影响，从而提升测试效率与准确性。

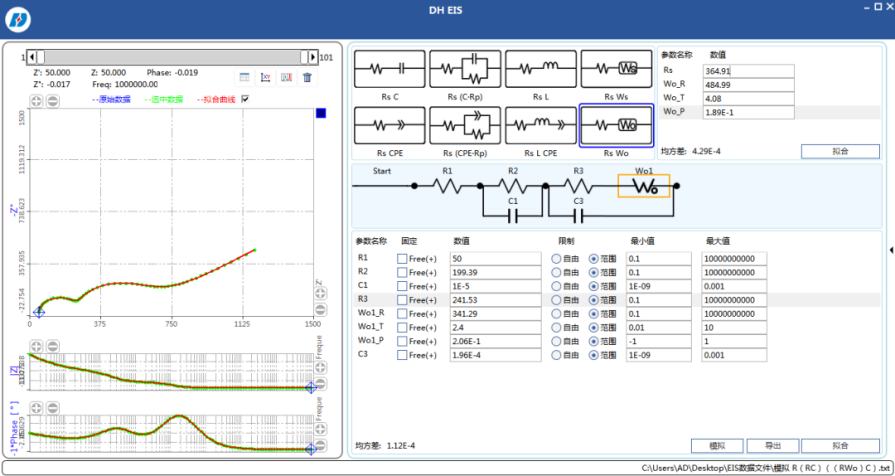

软件

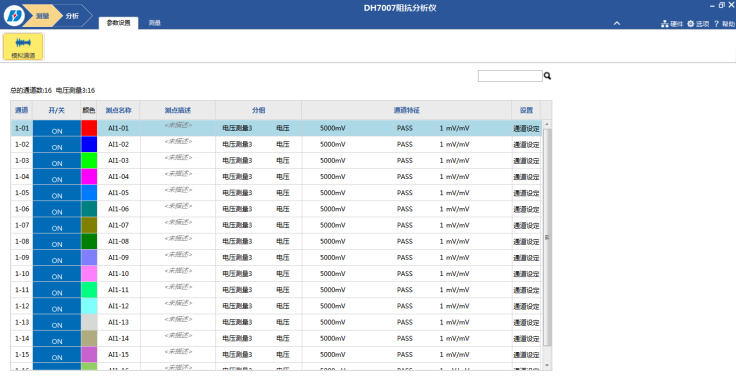

DH7007操作软件
操作简单，使用方便，数据实时采集，实时存储
