DH7000电化学工作站恒电流充放电(GCD)介绍

浏览量:


近年来,储能元件在电子产品、电力系统、能源储存等领域得到了广阔的应用。DH7000电化学工作站针对能源领域储能元件的充放电测试,在实验方法中增加了自定义充放电,方便用户对储能元件进行充放电测试研究。
实验部分
■ 实验前准备
以纽扣锂电池为实验对象进行循环恒电流充放电实验,其开路电压为3.18 V,恒电流充放电(GCD)的电势窗为3~3.3 V。
■ 仪器接线
将电极线与电池连接:工作电极WE、感应电极SE短接后接电池正极,参比电极RE、辅助电极CE短接后接电池负极;
■ 进行实验

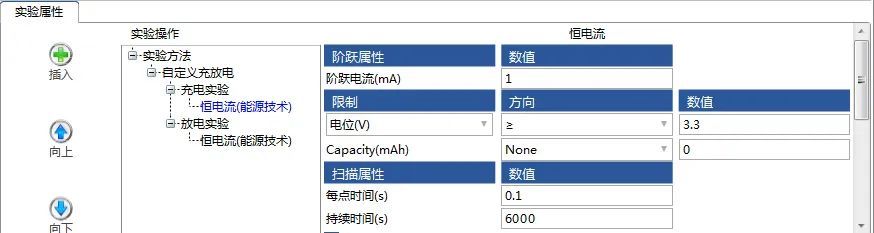

点击【新实验】,选择【自定义充放电】,循环次数设置为5次,点击【充电实验】插入能源模块里的【恒电流】方法,阶跃电流设置1mA(即充电电流为1mA),电压限制为≥3.3V,持续时间设置6000s(为保证达到限制电压,持续时间尽量设置大些);点击【放电实验】插入能源模块里的【恒电流】方法,阶跃电流设置-1mA(即放电电流为1mA),电压限制为≤3V,持续时间设置6000s(为保证达到限制电压,持续时间尽量设置大些),点击开始实验。





结果与讨论

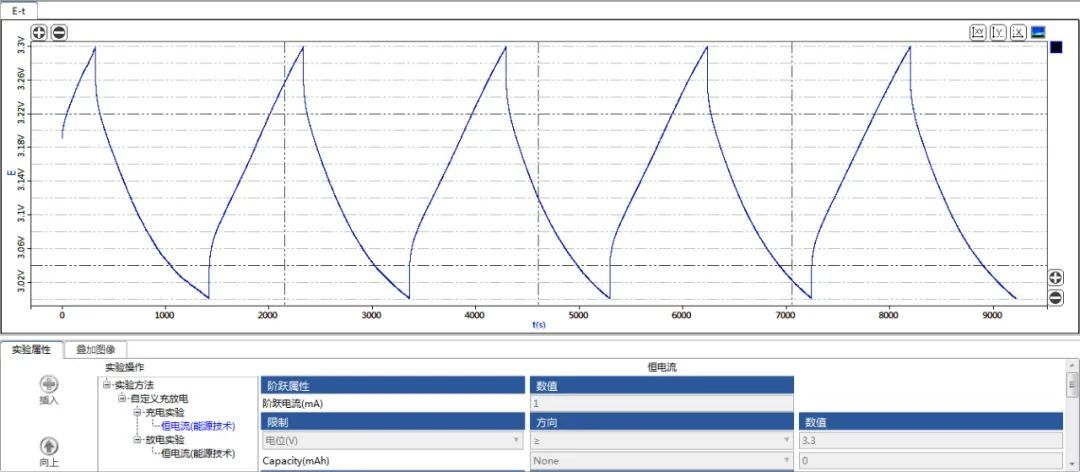

实验结束我们可看到,仪器以1mA电流给电池充电,当电压达到3.3V后即转为1mA放电,放电到3V后即转为充电,如此循环到设定的5次,实验结束。此实验即为带电压限制的恒流充放电循环。

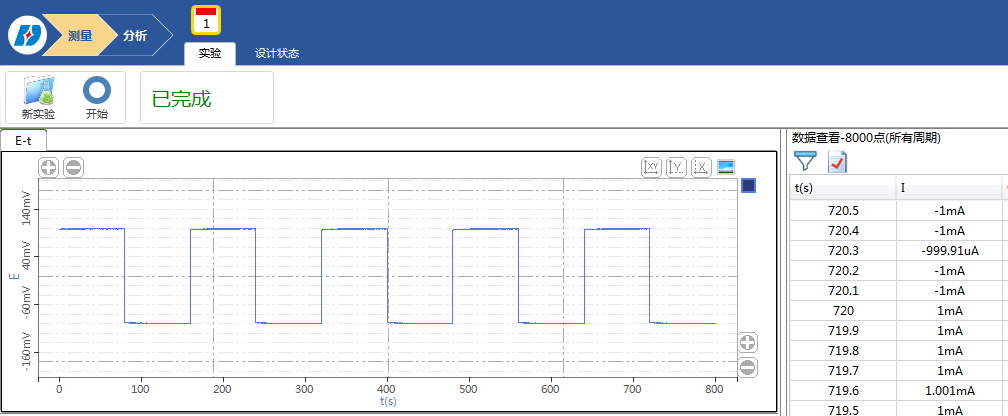

恒电流充放电关键是充放电电流 (I-t图),尤其是充电、放电再充电切换时,充电与放电电流能迅速地切换到设定值,并且实际施加电流的精度要尽可能的高,DH7000电化学工作站的充放电电流精度是均小于1 ‰。
