东华分析GITT技术介绍

浏览量:


恒电流间歇滴定(GITT)技术对于确定锂离子电池正极材料的扩散系数(DLi)非常精确,并且测试仪器简单、易于操作。
基本思想

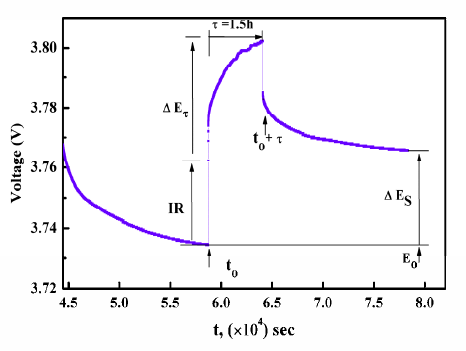

GITT 技术建立在计时电势分析法的基础之上。它的基本思想是:单次滴定过程中,假设电池的初始开路电压为E0,在一定时间τ内,施加恒定的电流I0,充电/放电结束的瞬间,电池的电压为 E = IR +ΔEτ(IR电压降是由于电流通过电解液和活性材料之间的界面产生)。然后电池静置一段时间,使之达到新的稳定状态,此时电池的开路电压记为ES,则经过时间内,电池总的电压变化记为ΔES。下图是 GITT 单次滴定的图解:

测试条件
我们以富锂正极材料Li1.115[Ni0.5Co0.2Mn0.3]0.885O2为例,测试条件为:在τ=1.5h内,施加Io= 30μA 的电流脉冲,电池电压从Eo变为E,则时间内电压的变化为ΔE。之后静置4h,认为电池的开路电压基本达到准平衡态,此时的电压标记为Es,则电池在整个单次滴定过程中总的电压变化为ΔEs。在2.0-4.8V范围内重复上述滴定,就得到了Li1.115[Ni0.5Co0.2Mn0.3]0.885O2在2.0~4.8V范围内充电过程和放电过程的 GITT滴定曲线。

我们以东华DH7000为例,看下怎么实现GITT。

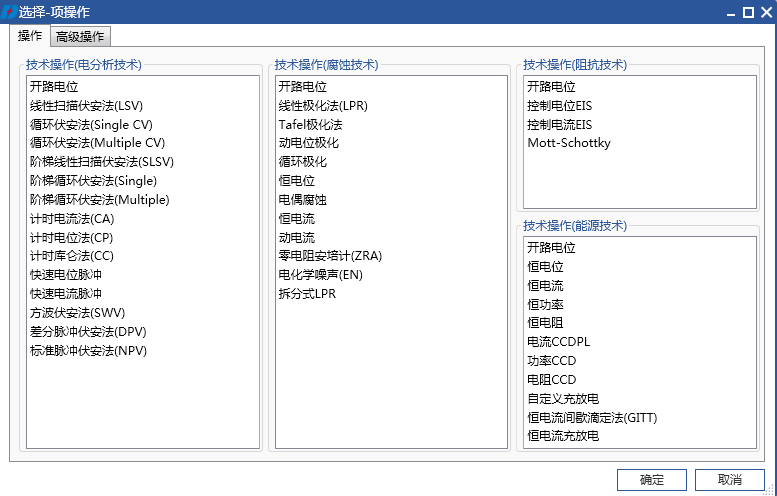

1、点击恒电流间歇滴定法(GITT):





2、出现以下以下界面,设置循环次数:

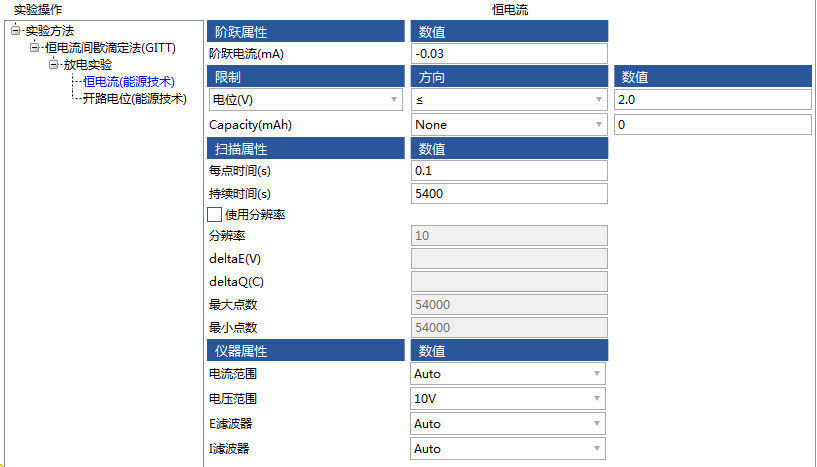

3、点击恒电流设置实验:

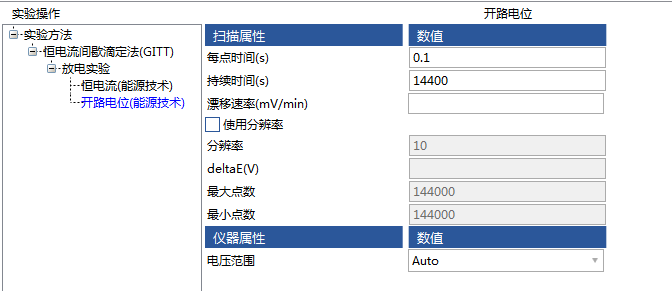

4、点击开路电位设置实验:





5、点击开始实验,即可进行GITT实验。
