锂电池充放电实验


连接电池:将电化学工作站WE和SE短接(拔掉SE上面的鳄鱼夹,插入WE鳄鱼夹后孔内使得WE和SE短接)连接电池正极,RE和CE短接连接电池负极。在测量充放电实验前一定要进行开路电位实验,点击测量里面的开路电位出现如下界面:

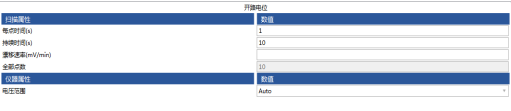

设置参数:
每点时间:1s(表示每隔一秒钟采集一个数据点)
持续时间:60(表示一共采集60s)
其余参数默认即可。
点击开始,实验开始运行。观察界面开路电位值的变化情况,开路电位为正时表示连接正确。
点击测量里面的新实验,选择能源模块的自定义充放电实验,出现如下界面:

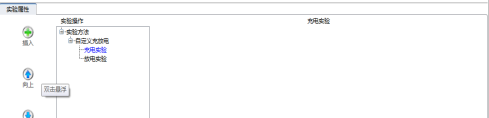

点击充电实验按钮,使光标固定在上面,其呈现蓝紫色,然后点击插入,选择能源模块的恒电流实验;点击放电实验按钮,使光标固定在上面,其呈现蓝紫色,然后点击插入,选择能源模块的恒电流实验。整体界面如下:




点击自定义充放电按钮,在循环次数里面输入数值,如图:

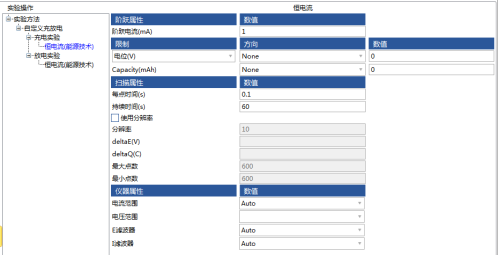

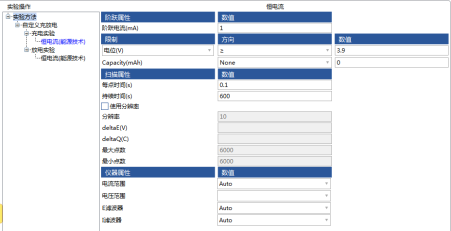

点击充电实验下的恒电流实验,修改参数:

阶跃电流:1mA(具体参数按照具体电池设定);
限制:
可以选择电压限制和容量限制,方向选择大于等于,数值看具体情况。
每点时间:0.1s
持续时间:600s(此持续时间和电压限制是一对竞争关系,实验先达到两个条件中的一个就停止实验,所以如果您想让电池充到指定电压,充电时间需要尽量长一点)
其他选择默认就可以。




点击放电实验下的恒电流实验,修改参数:
阶跃电流:-1mA(具体参数按照具体电池设定,放电电流需要给负值);
限制:
可以选择电压限制和容量限制,方向选择小于等于,数值看具体情况。
每点时间:0.1s
持续时间:600s(此持续时间和电压限制是一对竞争关系,实验先达到两个条件中的一个就停止实验,所以如果您想让电池放到指定电压,放电时间需要尽量长一点)




点击开始按钮,开始实验

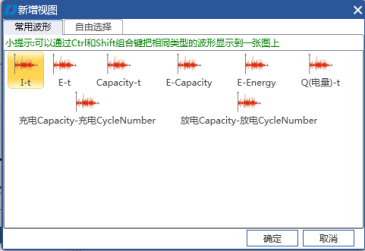

试验结束后,可以在分析界面下,设计状态下选择新增视图,可以选择您们关心的图像:

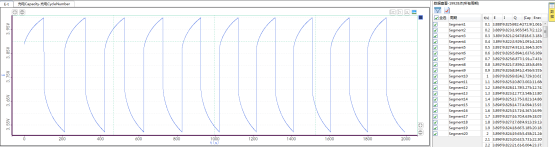

击右上角的倒三角按钮,可以点击空格选择某一个循环中每一个充电实验和放电实验的图像,每一个充电实验和放电实验都是一个segment。



查询您想了解信息
